济南热力集团有限公司关于拟建东新冷却塔一期工程的公告

发布时间：2019-03-29 10:27:08作者：济南热力集团

　　热力集团拟于2019年建设东新冷却塔工程，现公告如下：

　　一、拟建工程概况

　　热力集团为保障中央商务区的集中供热、供冷，利用亚洲开发银行贷款拟建设济南中央商务区区域能源工程项目。该项目由在CBD规范范围内的南部能源中心一期工程、北部能源中心、35座换热站、管网建设工程和在东新热电厂内预留地建设的冷却塔群一期工程组成。冷却塔群一期工程为济南中央商务区区域能源工程的配套设备，主要用于能源中心(建设位置不在东新厂区内)冷却水的冷凝，位于东新热电厂现有厂区中心偏南的预留建设用地内，设备选型为超静音开式横流塔，有别于传统双曲线塔，建成后高度低于厂区内现有周围建筑和设施，且建成后不为东新热电服务。

　　东新电厂冷却塔工程新建配套机房占地面积1152m2，站内设置水泵系统，冷却塔放置在楼顶。工程设置4台横流式冷塔，主要满足南部能源站一期和北部能源站电制冷机组冷却需求。工程拟选用超静音型横流开式冷却塔，该型塔区别于一般火电厂所采用的双曲线逆流冷却塔，具有明显环保优势：

　　1、横流塔比逆流塔建筑高度低、进风风速低、风阻小、风动噪声小。因为配套电机功率变小，转速降低，噪音也会很大程度上降低。而且拟建项目采用变频电机，进口小角度、静音风机，采用低转速的宽叶片，在风量不变的情况下，风压减小，进一步降低了风机的噪音。

　　2、逆流塔填料与下部水槽间有较大距离，水从填料落下，易产生较大流水声。拟建项目选用的横流塔填料下部没入水中，水流经填料表面后，直接就进入到下部水槽中，无重力下落空间，水流声相比逆流塔明显降低。

　　3、从结构上说，逆流塔的风机位于填料正上方且距离较近，因为直接的气流带动，飘水量较大。另外，水从高处填料落入底部水池，飞溅损失也很大，易在冷却塔周围形成小范围水雾，随风飘散，冬季地面易形成结冰。拟建项目冷却塔选用的横流塔，其风机位于冷却塔正中，填料位于冷却塔两侧，直接气流带动产生的飘水量极小，并且因为填料下部没入水中，基本不会产生飞溅损失，也就不会出现水雾和地面结冰现象了。(附效果示意图)

　　项目选址位于我公司东新热电厂厂区中间偏南的原1#、2#锅炉厂房位置。拟建冷却塔周边厂房建筑较多，东、南侧是现有厂房、最靠近居民的西侧有输煤廊实体墙阻挡，均形成天然屏障，也极大减弱了噪音的传输距离和强度。

　　二、拟建工程与东新热电厂的关系

　　东新热电厂现有3台75t/h循环流化床锅炉、2台70MW水煤浆热水锅炉，1台15MW背压发电机组、1台6MW抽凝发电机组，以及配套的化学水处理设备、炉后脱硫(石灰石-石膏法)、脱硝(SCR)、除尘(布袋+湿式静电)、废水处理等工艺设备。目前，东新热电厂仅作为冬季高寒期调峰备用，供暖期间基本不会启动运行，且今后不会再扩建增容。

　　拟建工程是公司亚行贷款项目的子工程，与东新热电厂运行建设无根本关系。该工程不属东新热电厂扩建工程，不扩大东新热电生产规模。是为了满足项目中南、北部能源中心的电制冷机组冷却需求而实施的。

　　三、拟建工程环保措施说明

　　工程实施严格按环评要求增加降噪措施，主要包括：

　　1、室内降噪措施：

　　室内主要为水泵机组，采取的措施如下：

　　(1)在满足工艺设计的前提下，尽量选用低噪声型号的产品，所有水泵均布置在室内。

　　(2)对泵房的内墙壁及顶棚采用吸声材料、减振材料支撑，建设时使用隔声门窗、隔音板，对高噪音设备进行密闭，门窗建在远离居民楼的方向;

　　(3)设置单独基础。水泵钢结构框架基础应落在单独的混凝土结构上，该混凝土基础应与周围楼板之间填充减振材料。且在安装设备时应注意保持平衡，将各种泵类安装在牢固的基座上。

　　(4)为防止空气传播噪声，采取对各泵加隔声罩措施进行控制。

　　(5)隔振。水泵机组设隔振元件，卧式水泵宜采用橡胶隔振垫，立式水泵宜采用橡胶隔振器。管道隔振水泵吸水管和出水管上应相应设置隔振降噪装置，该类隔振元件应同时具有隔振和位移补偿功能，一般宜采用以橡胶为原料的可曲挠管道配件。

　　(6)管道穿墙处应采取防固体传声，通常采取设置大于管道直径的预制套管的方式，管道与套管之间填充隔振材料;在泵和管道连接处安装柔性接管。

　　(7)固定支架隔振水泵机组的基础和管道采取隔振措施时，管道支架应采用弹性支架，根据具体安装要求，可采用弹性支架、弹性托架和弹性吊架。弹性支架应具有固定架设管道与隔振双重功能。

　　(8)严格执行《水泵隔振技术规程》(CECS59:94)中关于水泵机组、管道、支架隔振的设计、安装和验收要求。保证设备处于良好的运转状态。

　　2、室外降噪措施：

　　本项目4台冷却塔布置于房顶，为室外布置。主要有排风口风扇噪音、淋水噪音、减速机和电机噪音、水泵噪音。

　　降噪措施如下：

　　(1)消声器：在冷却塔排风扇进出气口安装消声器，可有效的控制噪音。降噪效果一般在10—15dB(A)。

　　(2)设置隔声罩(屏障)：冷却塔进排气口噪音、淋水噪音、减速机和电动机的机械噪音可以安装隔声罩，把噪音控制在隔声罩内，减弱噪音量。降噪效果一般在10—15dB(A)。

　　(3)采用消声垫：将消声垫铺放在冷却塔的下塔体用金属网支撑或者铺放在接水盘上，能降低淋水噪音。降噪效果一般在6-10dB(A)。

　　(4)减震措施：具体可按实际情况增设隔减震措施。特别注意：在冷却塔噪音治理的同时，要根据实地情况充分考虑冷却塔的运行通风需要，保证降噪设备安全。

　　四、拟建工程环评情况

　　热力集团于2018年6月5日委托山东省环境保护科学研究设计院有限公司编制了《利用亚洲开发银行贷款建设济南中央商务区区域能源站工程环境影响报告表》，东新热电厂内预留地建设的冷却塔群一期工程，做为该项目工程内容进行了评价。济南市环保局依法对该项目环评文件于2018年6月20日-22日在市环保局网站和济南市人民政府门户网站进行了受理公示，8月7日-8日进行了拟审批公示，公示期间未收到公众反对意见，济南市环保局于8月16日以济环报告表〔2018〕35号文件对该项目环评文件进行了批复。

　　根据山东省环境保护科学研究设计院有限公司编制的环评报告，拟建冷却塔主要产生噪声影响，不产生大气、固体废物、废水和辐射的环境影响。拟建东新热电厂冷却塔群采用超静音冷却塔，室外装置采取消声和隔声等处理后，预计对厂界噪声影响较小，对厂界噪声贡献值均满足《工业企业厂界环境噪声排放标准》(GB12348-2008)2类标准要求(附近2)。经预测可知，距离该冷却塔最近的东新热电厂宿舍都可满足2类声环境质量标准，其他小区的声环境质量未因此设备的建设而恶化。

　　五、关于公众参与

　　我公司在发布此公告的同时，计划于近期组织民众进行现场参观，并对工程内容进行讲解答疑，请有意向的民众报名参加。

　　联系电话：0531-86106573

　　联系人：张工

　　2019年3月28日

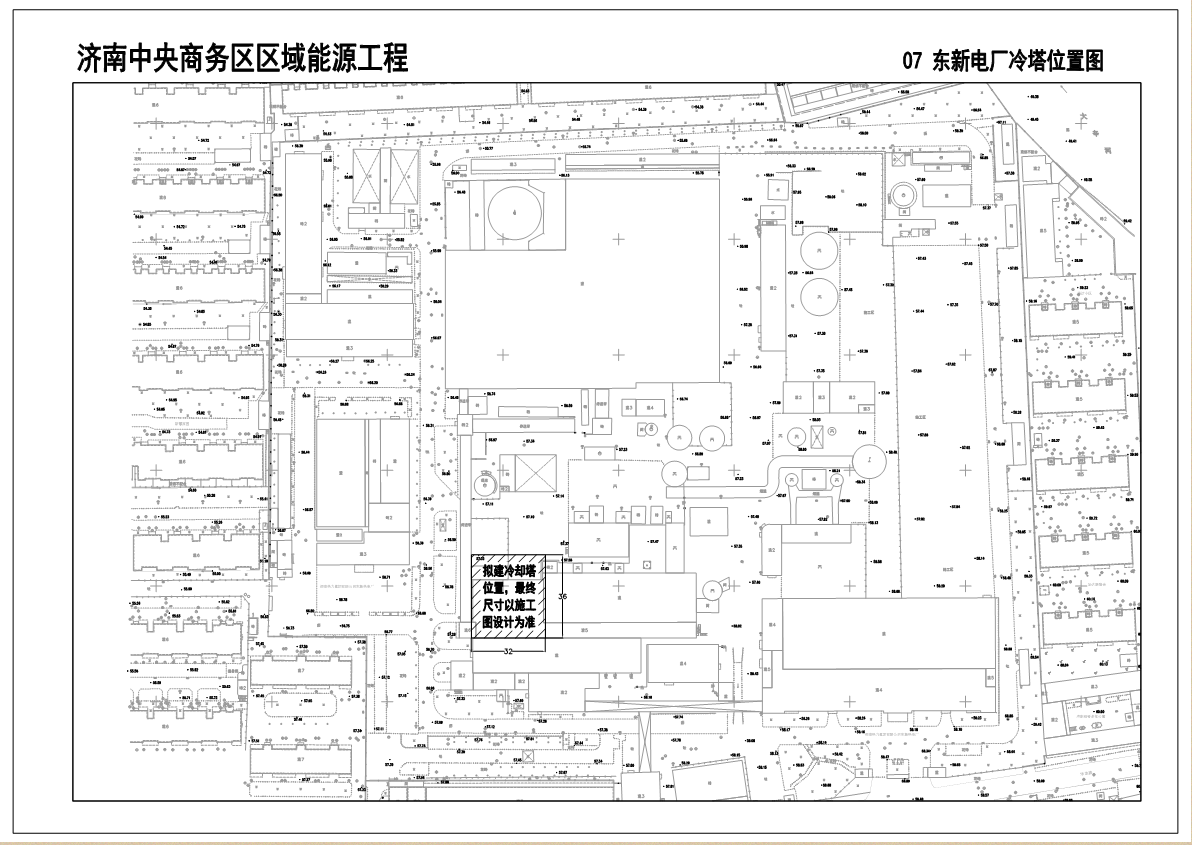

　　附图1：东新热电厂冷却塔位置图

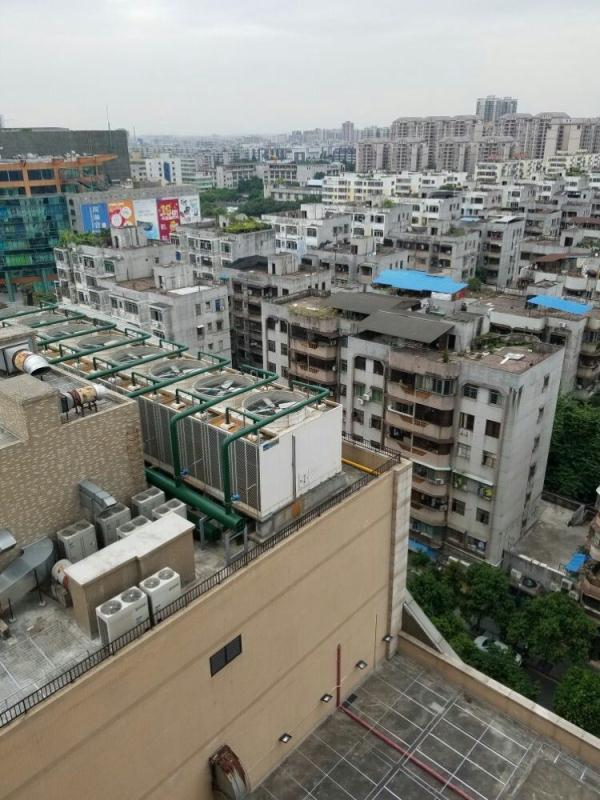

附图2：横流开放式冷却塔效果示意图
